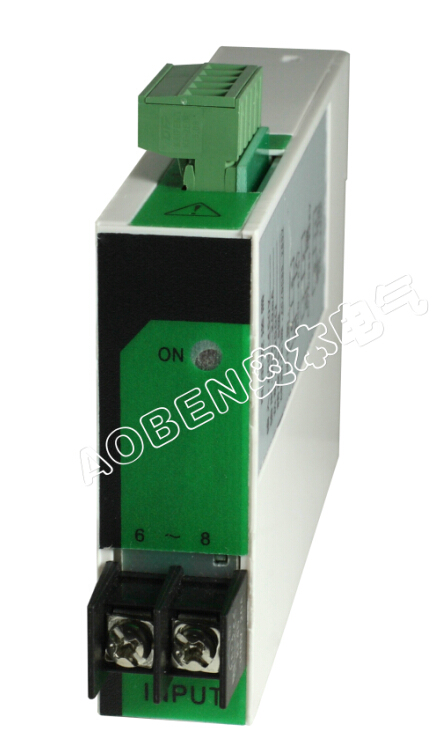

電量變送器JD204P4產品介紹 ? 信號隔離器采用了的數字化技術，在對高、低頻干擾信號的抑制方面均有著優異表現，即使在大功率變頻控制系統中依然能夠可靠應用，
內部采用數字化調校、無零點及滿度電位器、自動動態校準零點、溫度漂移自動補償?shù)戎T多技術。 信號隔離器可以與單元組合儀表及DCS、PLC等系統配套使用，在油田、石化、制造、電力、冶金等行業的重大工程中有著廣泛應用。
隔離器的供電方式 1、獨立供電的隔離器：需要配備獨立24VDC的直流電源。這種方式的優點是隔離傳輸精度高；電源、輸入、輸出之間完全隔離，多路系統供電
電源不需隔離，可保證高抗干擾性能，輸入信號可以變換為其它類型的型號。當然應現場需要也可采用85~270VAC/DC開關電源?！ ?br /> 2、回路供電的隔離器： 在實際工業監控系統中，DCS、PLC或其他顯示儀表具有卡件內部供電的使用越來越廣泛?；芈饭╇娦透綦x器又往往不
能滿足這些卡件對信號隔離傳輸精度要求高和二線制變送器配電電壓要求高的條件。因此，輸出回路供電型的隔離器既保留了獨立供電型隔離
器的優越性能，又滿足輸出回路供電接口的要求。
信號隔離器的功能 一、保護下級的控制回路。 二、消弱環境噪聲對測試電路的影響。 三、抑制公共接地、變頻器、電磁閥及不明脈沖對設備的干擾；同時對下級設備具有限壓、額流的功能是變送器、儀表、變頻器、電磁閥
PLC/DCS輸入輸出及通訊接口的忠實防護。DIN系列導軌結構，易于安裝，可有效的隔離：輸入、輸出和電源及大地之間的電位。能夠克服變頻
器噪聲及各種高低頻脈動干擾。
采用信號隔離器的優越性 在各個過程環路中使用信號隔離辦法可以用DCS或PLC等隔離卡件或者現場帶隔離的變送器（部分設備可以做到），也可以用信號隔離器來實現
。比較起來，用信號隔離器有以下優點： ·絕大部分情況，采用信號隔離器+非隔離卡件比采用隔離卡件便宜 ·信號隔離器比隔離卡
件在隔離能力、抗電磁干擾等方面性能更加優越 ·信號隔離器應用靈活，而且它還有信號轉換和信號分配及接口轉換等功能，使用起來更
加方便 ·信號隔離器通常有單通道、雙通道、通道間相互完全獨立，構成系統的配置、日常維護更加方便。 處理信號類型：???? 1、電流信號型 2、電壓信號型 3、熱電阻信號型 4、熱電偶信號型???????? 5、脈沖信號型 二、技術參數:????????? 輸入阻抗：≥100KΩ 輸出阻抗：電壓型：≥10KΩ；電流型：≤550Ω 載能力：≤750Ω 消耗功率：≤2W 工作精度：0.2% 隔離耐壓：1500VDC/分鐘 絕緣電阻：>100MΩ 響應時間：200μS 環境溫度：-10℃~ 45℃ 環境濕度：<90%無結露 工作電源：24VDC或220VAC 安裝方式:35mm導軌安裝
單相交流直流變送等詳細說明 一、功能特性 ?? 將被測交直流電流(電壓)轉換成按線性比例輸出的直流電壓或電流；準確度高；線性度高；集成化程度高，結構簡單，優良的溫度特性和長
期工作穩定性。 二、典型應用 ??? 廣泛應用于電力、郵電、石油、煤炭、冶金、鐵道、市政等部門的電氣裝置、自動控制以及調度系統。 三、常規說明 結構：前面板接線???? 外殼材料：黑色阻燃塑??? 隔離：輸入/輸出隔離
四、輸入及輸出 ? ■ 輸入? 電 流 0～1A， 0～5A， 0～10A， ? 電 壓 0～70V， 0～120V，0～250V 0～300V，0～450V，0～500V ? 頻 率 45Hz～55Hz ? 吸收功率?? 電壓回路：<0.5VA/450V?????????? 電壓回路：<0.2VA/100V ?? 電流回路：<0.1VA/5A ? 過載能力?? 電流：2倍連續 30倍1秒?? 電壓：2倍連續 ? ■ 輸出 直流電流：0～20mA，4～20mA?? 負載電阻:≤700Ω 直流電壓：0～5V，1～5V?????? 負載電阻：≥2kΩ 五、安裝 ? 工作溫度：－10～50℃???????????????????????????? 工作濕度：10～90％ (無凝露) ? 裝配：螺釘固定或35mm導軌安裝（M4×12或M3×12）?? 端子分配：見接線圖
變送器，三相電流電壓變送器，功率變送器等詳細說明 一、概述 ?? 內部電路經開關電源（85~270V）隔離，輸入信號、輔助電源、變送輸出三隔離。準確度高，功耗低，環境適應能力強，響應速度快，全塑
外殼，外觀新穎，重量輕，具有很高的絕緣性能便于攜帶，安裝運輸。 ?? 該產品適用于電廠，變（配）電站的電量測量和監控；各種機電產品的檢測，是電力、水利、石油、化工及大中型工礦企業實現工業過程控
制，能源自動化管理的主要配套儀表。 二、技術參數（GB/T 13850.1-92;GB/T 13850.2-92） 1）準確度：0.5級 2）使用環境：適用于溫度0~45℃，相對濕度≤93±? %的無凝露的環境中使用。 3）輸入值：電壓：0~450V；電流：0~5A額定頻率范圍45~65Hz， 4）輔助電源：AC/DC85~270V±10% 5）輸出形式：直流電流（DC4~20mA）其它模擬量訂貨時請講明。 6）功耗：電流輸入回路小于0.5VA，電壓輸入回路小于0.5VA，電源輸入回路小于5VA。 7）響應時間：小于150ms。 8）重量：小于1kg。 9）外形尺寸：110×75×120mm。 10）絕緣強度:耐AC 2kV 50Hz電壓 1分鐘 三、安裝 ??? 變送器可以安裝在變送器屏或儀表屏上，標準導軌和螺釘固定安裝方式。 四、注意事項 ???? 1）使用前，變送器需通電15分鐘。 ???? 2）注意防止震動和沖擊，不要在有量灰塵和量有害氣體的地方使用。 ???? 3）輸入導線不宜過長，如被測信號輸入端較長時請使用雙絞屏蔽線。 ???? 4）若信號伴隨高頻干擾，應在線里使用低頻過濾器。 ???? 5）長期保存應避開直射光線，宜存放在-10℃~70℃，請每三個月通電一次不少于4小時。 ???? 6）除非PT有足夠功率，否則不能使用PT信號同時做為輔助電源，一保證儀表正常工作。 ???? 7）CT回路中的電流接線端子螺絲務必擰緊，保證進/出線接觸可靠，以免產生故障。 ???? 8）若要校驗儀表，校驗儀器應優于0.1級，才能保證校驗精度。?
其他推薦產品
首頁| 關于我們| 聯系我們| 友情鏈接| 廣告服務| 會員服務| 付款方式| 意見反饋| 法律聲明| 服務條款
電量變送器JD204P4產品介紹
?
信號隔離器采用了的數字化技術，在對高、低頻干擾信號的抑制方面均有著優異表現，即使在大功率變頻控制系統中依然能夠可靠應用，
內部采用數字化調校、無零點及滿度電位器、自動動態校準零點、溫度漂移自動補償?shù)戎T多技術。
信號隔離器可以與單元組合儀表及DCS、PLC等系統配套使用，在油田、石化、制造、電力、冶金等行業的重大工程中有著廣泛應用。
隔離器的供電方式
1、獨立供電的隔離器：需要配備獨立24VDC的直流電源。這種方式的優點是隔離傳輸精度高；電源、輸入、輸出之間完全隔離，多路系統供電
電源不需隔離，可保證高抗干擾性能，輸入信號可以變換為其它類型的型號。當然應現場需要也可采用85~270VAC/DC開關電源?！ ?br /> 2、回路供電的隔離器： 在實際工業監控系統中，DCS、PLC或其他顯示儀表具有卡件內部供電的使用越來越廣泛?；芈饭╇娦透綦x器又往往不
能滿足這些卡件對信號隔離傳輸精度要求高和二線制變送器配電電壓要求高的條件。因此，輸出回路供電型的隔離器既保留了獨立供電型隔離
器的優越性能，又滿足輸出回路供電接口的要求。
信號隔離器的功能
一、保護下級的控制回路。
二、消弱環境噪聲對測試電路的影響。
三、抑制公共接地、變頻器、電磁閥及不明脈沖對設備的干擾；同時對下級設備具有限壓、額流的功能是變送器、儀表、變頻器、電磁閥
PLC/DCS輸入輸出及通訊接口的忠實防護。DIN系列導軌結構，易于安裝，可有效的隔離：輸入、輸出和電源及大地之間的電位。能夠克服變頻
器噪聲及各種高低頻脈動干擾。
采用信號隔離器的優越性
在各個過程環路中使用信號隔離辦法可以用DCS或PLC等隔離卡件或者現場帶隔離的變送器（部分設備可以做到），也可以用信號隔離器來實現
。比較起來，用信號隔離器有以下優點： ·絕大部分情況，采用信號隔離器+非隔離卡件比采用隔離卡件便宜 ·信號隔離器比隔離卡
件在隔離能力、抗電磁干擾等方面性能更加優越 ·信號隔離器應用靈活，而且它還有信號轉換和信號分配及接口轉換等功能，使用起來更
加方便 ·信號隔離器通常有單通道、雙通道、通道間相互完全獨立，構成系統的配置、日常維護更加方便。
處理信號類型：????
1、電流信號型
2、電壓信號型
3、熱電阻信號型
4、熱電偶信號型????????
5、脈沖信號型
二、技術參數:?????????
輸入阻抗：≥100KΩ
輸出阻抗：電壓型：≥10KΩ；電流型：≤550Ω
載能力：≤750Ω
消耗功率：≤2W
工作精度：0.2%
隔離耐壓：1500VDC/分鐘
絕緣電阻：>100MΩ
響應時間：200μS
環境溫度：-10℃~ 45℃
環境濕度：<90%無結露
工作電源：24VDC或220VAC
安裝方式:35mm導軌安裝
單相交流直流變送等詳細說明
一、功能特性
?? 將被測交直流電流(電壓)轉換成按線性比例輸出的直流電壓或電流；準確度高；線性度高；集成化程度高，結構簡單，優良的溫度特性和長
期工作穩定性。
二、典型應用
??? 廣泛應用于電力、郵電、石油、煤炭、冶金、鐵道、市政等部門的電氣裝置、自動控制以及調度系統。
三、常規說明
結構：前面板接線???? 外殼材料：黑色阻燃塑??? 隔離：輸入/輸出隔離
四、輸入及輸出
? ■ 輸入? 電 流 0～1A， 0～5A， 0～10A，
? 電 壓 0～70V， 0～120V，0～250V 0～300V，0～450V，0～500V
? 頻 率 45Hz～55Hz
? 吸收功率?? 電壓回路：<0.5VA/450V?????????? 電壓回路：<0.2VA/100V
?? 電流回路：<0.1VA/5A
? 過載能力?? 電流：2倍連續 30倍1秒?? 電壓：2倍連續
? ■ 輸出 直流電流：0～20mA，4～20mA?? 負載電阻:≤700Ω
直流電壓：0～5V，1～5V?????? 負載電阻：≥2kΩ
五、安裝
? 工作溫度：－10～50℃???????????????????????????? 工作濕度：10～90％ (無凝露)
? 裝配：螺釘固定或35mm導軌安裝（M4×12或M3×12）?? 端子分配：見接線圖
變送器，三相電流電壓變送器，功率變送器等詳細說明
一、概述
?? 內部電路經開關電源（85~270V）隔離，輸入信號、輔助電源、變送輸出三隔離。準確度高，功耗低，環境適應能力強，響應速度快，全塑
外殼，外觀新穎，重量輕，具有很高的絕緣性能便于攜帶，安裝運輸。
?? 該產品適用于電廠，變（配）電站的電量測量和監控；各種機電產品的檢測，是電力、水利、石油、化工及大中型工礦企業實現工業過程控
制，能源自動化管理的主要配套儀表。
二、技術參數（GB/T 13850.1-92;GB/T 13850.2-92）
1）準確度：0.5級
2）使用環境：適用于溫度0~45℃，相對濕度≤93±? %的無凝露的環境中使用。
3）輸入值：電壓：0~450V；電流：0~5A額定頻率范圍45~65Hz，
4）輔助電源：AC/DC85~270V±10%
5）輸出形式：直流電流（DC4~20mA）其它模擬量訂貨時請講明。
6）功耗：電流輸入回路小于0.5VA，電壓輸入回路小于0.5VA，電源輸入回路小于5VA。
7）響應時間：小于150ms。
8）重量：小于1kg。
9）外形尺寸：110×75×120mm。
10）絕緣強度:耐AC 2kV 50Hz電壓 1分鐘
三、安裝
??? 變送器可以安裝在變送器屏或儀表屏上，標準導軌和螺釘固定安裝方式。
四、注意事項
???? 1）使用前，變送器需通電15分鐘。
???? 2）注意防止震動和沖擊，不要在有量灰塵和量有害氣體的地方使用。
???? 3）輸入導線不宜過長，如被測信號輸入端較長時請使用雙絞屏蔽線。
???? 4）若信號伴隨高頻干擾，應在線里使用低頻過濾器。
???? 5）長期保存應避開直射光線，宜存放在-10℃~70℃，請每三個月通電一次不少于4小時。
???? 6）除非PT有足夠功率，否則不能使用PT信號同時做為輔助電源，一保證儀表正常工作。
???? 7）CT回路中的電流接線端子螺絲務必擰緊，保證進/出線接觸可靠，以免產生故障。
???? 8）若要校驗儀表，校驗儀器應優于0.1級，才能保證校驗精度。?
