稱重原理WEIGHING PRINCIPLE
以一個典型的化學反應釜秤量為例，安裝在反應釜底部的三個壓式稱重模塊將釜體的重量信號傳至接線盒。接線盒中并聯各路稱重模塊信號，并可根據各稱重模塊受載情況調節角差，經過匯集后的重量信號送至稱重端或重量變送器。稱重終端或重量變送器將重量信號處理成相應的重量數據。
稱重模塊原理PRINCIPLES OF WEIGHING MODULE
■ 對于非的用戶來說，直接使用稱重傳感器是非常困難的。

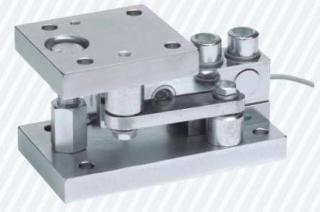

■ 稱重模塊是一種的稱重元件，它將稱重傳感器、負荷傳遞裝置和安裝連接件等部件組合在一起，可以非常方便地和各種形狀的機械裝置相連接，如滾道、平臺、立罐、槽罐、料斗等。
■ 安裝了稱重模塊的系統既可以保證稱重傳感器的精度高，長期穩定性好的特點，又解決了因安裝不當而造成的稱重誤差。
■ 使用稱重模塊的設備測量通常能達到優于萬分之五的測重精度。
靜載模塊安裝方式FW/GW WEIGHING MODULE INSTALLATION
采用不銹鋼材料，有效抵御腐蝕性物質侵蝕。固定、浮動、半浮動三種結構，可在各種惡劣條件下使用。
動載模塊安裝方式CW/UW WEIGHING MODULE I NSTALLATION
在采用四只動載模塊的安裝方式中，一般其中兩只模塊的三面受限位，另外兩只模塊只在端部限位。
稱重模塊應用WEIGHING MODULE APPLICATIONS
稱重模塊應用
根據稱重模塊在實際應用中受力特點，稱重模塊分為兩種；靜載稱重模塊與動載稱重模塊。靜載稱重模塊適用于只受垂直作用力的場合。如反應釜、槽罐、儲料斗的重量檢測。動載模塊適用于作用力較明顯的場合。如平臺、生產線、傳送帶的重量檢測。
稱重應用WEIGHING APPLIED IN
■ 重量監測
■ 定量控制
■ 流量物位檢測
■ 散料積算s
■ 測力
■ 檢重/分選/計數
■ 流量給料
■ 配料
