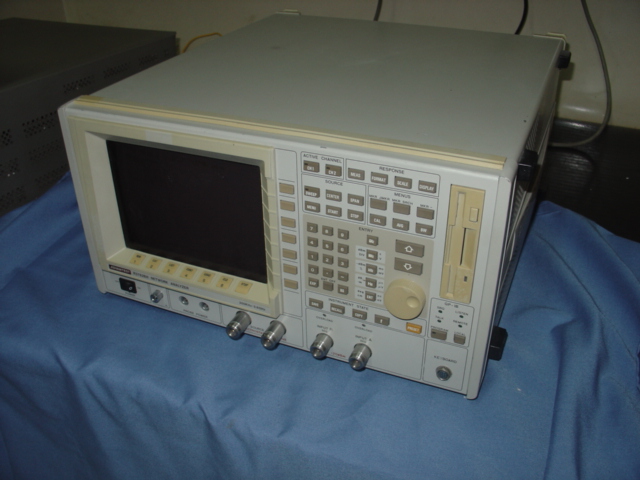

R3762A/R3762AH|愛德萬網絡分析儀|二手3.6GHz網絡分析儀|高網絡分析儀|300KHz-3.6GHz|二手網絡分析儀|儀器計量|維修|回收

?

R3267A/AH技術參數：

?

高精度、高分辨率測量

強大的分析和標記功能

高速測量：0.5ms/點

BASIC控制器功能

R3762A/R3762B準微波矢量網絡分析儀能夠快速和的測量在300kHz~3.6GHz頻率范圍內的幅度、相位、群延遲和阻抗。除了它的0.5ms/點高速測量能力之外，R3762A/3762B提供的高測量精度歸因于愛德萬公司專有的射頻模擬和數字信號處理技術。這種分析儀還具有許多有用的功能，例如在一個給定的區間測量幅度波動和群延遲波動值，在一個XdB下降點測量濾波器帶寬和Q=Δf/f0的測量。這些功能不但易于使用，而且極大地提高了測量?jī)x器的生產能力。

選擇適合你需要的型號

R3762有兩種型號：A和B。你可以選擇適合你需要的型號。R3762A是用于單輸出，并有3個輸出能夠在單次掃描時同時進行傳輸和反射的測量。R3762B裝有一個功分器用于雙通道輸出，還有兩個輸入能夠進行傳輸或反射的測量。

在R3762A/3762B之間的主要區別

R3762A R3762B

掃描速度

0.5ms/點

輸出信號 單 雙（內置功分器）

輸入通道數 A/R，B/R，A/B A/R

R3762A進行比率測量時需要功分器。

高分辨率、高精度測量

R3762A/3762B裝有一個1Hz高分辨率信號源。使用一個高速合成器提供達±1dB的幅度精度。此外，用于相對值測量，它提供象幅度測量精度達0.05dB，分辨率0.001dB和相位測量精度達0.3o，0.01o分辨率那樣的高性能。由于愛德萬公司專有的模擬電流技術和強大的數字信號處理技術，所有這些功能都可以實現。

相位/群延遲測量功能在分析上開啟了全新的領域

R3762A/3762B能夠進行準確的相位特性測量，相位測量精度可達 0.3o，分辨率為0.01o。此外，因?yàn)殡婇L度可以用一個簡單的單鍵操作來進行補償，測量對象能夠匹配到相位參考設備，用來準確測量電線和同軸電纜的電長度。 孔徑可以用span%方便的設置，用于頻率和波段的佳測量。 R3762A/3762B的一個新功能是相位零點搜索功能，由于這項功能自動搜索相位零點的頻率，在分析晶振時非常方便。

技術指標

測量功能

顯示通道：2通道

顯示參數：

R3762A R3762B

A/R，B/R，A/B A/R

包括阻抗、導納的轉換、S參數（R3762A）特性阻抗（Z0）輸入

格式

垂直顯示：對數/線性幅度、相位、群延遲、實部和虛部 |Z|，R，X(用于阻抗轉換測量) |Y|，G，B(用于導納轉換測量)

相位延伸顯示功能

史密斯圖：標記讀數是對數/線性幅度，相位，實部+虛部， R+jX G+jB

極性坐標顯示：標記讀數是對數/線性幅度，相位，實部+虛部

信號源特性

測量頻率

范圍：300kHz~3.6GHz

分辨率：1Hz

精度：+10ppm(25℃±5℃)

輸出電平

范圍：

R3762A R3762B

+20dBm~-5dBm +13dBm~-10dBm

分辨率：0.01dB

精度：±0.5dB（R3762A：0dBm，R3762B：-6dBm，50MHz， 25℃±5℃）

輸出電平線性：在25℃±5℃

R3762A（0dBm參考） R3762B（-6dBm參考）

±0.4dB -5dBm~15dBm -10dBm~8dBm

±0.7dB 15dBm~20dBm 8dBm~13dBm

平坦度：在25℃±5℃

R3762A：2.0dBp-p， R3762B：3.0dBp-p

輸出格式

輸出：

R3762A R3762B

單 雙

R3762A進行比率測量需要功分器

連接頭：N型（陰），50Ω

信號純度

諧波失真：≤-20dBc(大輸出)

非諧波寄生信號：≤25dBc(大輸出)

相位噪聲：10kHz偏置，1Hz帶寬

-75dBc 300kHz≤f < 3MHz

-85dBc 3MHz≤f < 40MHz

-85dBc+20log(f/40MHz) f≥40MHz

掃描功能

掃描參數：頻率、電平

大掃描范圍：

頻率：300kHz~3.6GHz

信號電平：

R3762A -5dBm~+20dBm

R3762B -10dBm~+13dBm

設置范圍：開始/停止或中心/寬度

掃描類型：可以選擇為線性或?qū)?shù)頻率掃描，局部和給定頻率

掃描，電平掃描和連續掃描（點頻）

掃描時間：0.5ms/點

注意小掃描時間的變化依賴于測量格式、誤差補償類 型、每個點掃描寬度、測量點數和測量的中頻帶寬。

測量點數：3，6，11，21，51，101，201，601，1201點。

然 而，多顯示601點。

掃描觸發：連續、鎖定、單掃或即可以設置為線性觸發，也可以是外部觸發。

掃描模式

雙掃描：兩個通道可以在相同頻率范圍掃描。

交替掃描：兩個通道可以在不同的頻率范圍以不同的掃描類型進行掃描。

接收機特性

輸入特性

輸入終端：

R3762A：3通道(Rch Ach Bch)

R3762B：2通道(Rch Ach)

動態范圍：100dB(chA B)，30dB(chR)

噪聲電平：

-90dBm(A，B通道1kHz帶寬）

-100dBm(A，B通道10Hz帶寬）

R通道小輸入：-30dBm(小電平確保正確操作）

大輸入電平：0dBm

輸入損壞電平：+20dBm

輸入阻抗：50Ω

回波損耗：20dB(25℃±5℃）

連接頭：N型（陰），50Ω

輸入串?dāng)_：-100dB(300kHz~1GHz) -90dB(1GHz~3.6GHz)

分辨率帶寬：1kHz~10Hz

幅度特性

測量范圍：0±100dB（幅度比率）

幅度分辨率：0.001dB

動態精度：

0~-10dBm ±0.30dB 300kHz≤f ≤1.3GHz

±0.50dB 1.3GHz ≤f ≤ 3.6GHz

-10~-60dBm ±0.05dB

-60~-70dBm ±0.15dB

-70~-80dBm ±0.40dB

-80~-90dBm ±1.00dB(f≥19MHz)

測量精度：±0.5dB(-10dBm25℃±5℃)常規校準

相位測量

測量范圍：±1800(可以顯示±1800或使用顯示擴展功能可顯示更多)

相位分辨率：0.010

頻率特性：±50(25℃±5℃)

動態精度：

0~-10dBm ±5.0

-10~-50dBm ±0.3

-50~-60dBm ±0.4

-60~-70dBm ±1.5

-70~-80dBm ±4.0

-80~-90dBm ±8.0(f≥19MHz)

群延遲時間特性(線性對數頻率掃描和任意頻率掃描)

范圍：用下面的公式計算

τ=ΔΦ/360×Δf

ΔΦ：相位

Δf：孔徑頻率(Hz)

測量范圍：1ps~250s

群延遲時間分辨率：1ps

孔徑頻率：等于Δf；可被設置為不大于20%SPAN任意需要頻率。

精度： 相位精度/360×孔徑頻率(Hz)

其它功能

標記功能

標記顯示：標記讀數可對應于每種測量格式轉換為顯示值。

多標記：10個獨立的通道可被設置用于每個通道。

Delta標記：10個標記中的任意一個可被當作參考標記，使在 移動的標記之間測量Delta值，除此之外，也可以測量 幅度波動和群延遲波動。

固定標記：雖然常規標記疊加在測量波形上，固定標記可被定義成 一個標記值，停止在測量顯示管表面，使用參考標記測 量Delta值成為可能。

修正標記：標記點可以用兩種模式讀出，一種模式，在測量頻率點 上的數據直接顯示，另一種模式，用插入方法得到的 值，在適當?shù)念l率上顯示測量值。

標記對：在每個通道的標記既可以被設置成兩對形式，也可以全部 是獨立形式。

隨意區間的分析：可以用Δ標記進行區間的標記搜索和波 動測量。

標記搜索：MAX搜索、MIN搜索、NEXT MAX搜索 目標搜索：帶寬、中心頻率和Q在XdB下降點，除此之外，也可以 搜索相位00時的頻率值和±X0時的頻率寬度。

標記→：標記→參考值，標記→開始頻率，標記→停止頻率，標記 →中心頻率，標記→/寬度，標記→中心刻度。

自動縮放：自動縮放寬度通過MAX搜索和標記→中心頻率自動功能可設置的寬度。

誤差補償功能

常規：在傳輸測量中的頻率響應（幅度和相位）被補償。

1端口校準：誤差由于橋的方向性，頻率響應和源匹配，在反射測 量中被補償。短路器、開路器和負載用于誤差補償。

數據平均：數據（矢量值）在每次掃描時取平均。

平均系數可被設置為2~128之間的任意值。

自動偏置補償：電長度補償?shù)扔陔婇L度或延遲時間加上測量相位和 群延遲時間。

范圍：-3×108m~3×108m或+1s~-1s

儀器狀態功能

存儲：設置狀態可通過按存儲寄存器鍵存儲到內部寄存器。此外，用電源 關閉存儲功能，在打開電源時，儀器可立即到關機前設置的狀態。

按Store鍵可以將測量數據、校準數據和設置狀態存儲到軟盤上(標準 提供)。 調用：按Recall鍵可以調用存儲在內部寄存器內的設置狀態。

按Load鍵可以調用存儲在軟盤上的測量數據、校準數據和設置狀態。 限制線功能：用于合格/不合格測試的限制線（標準值線）被定義 在CRT顯示屏上。

程控功能

BASIC控制器功能：標準、內置的控制器功能能夠使儀器控制自身 和通過GPIB接口控制其它測量?jī)x器設備。

內置運算功能：內置運算功能提供測量數據的高速分析。

FDD功能：

磁盤容量：1M比特(未格式化)，750K比特(格式化)

媒介類型：3.5英寸、雙面、雙密軟盤

外部設備連接

拷貝：CRT上顯示的圖形和數據列表可輸出到GPIB兼容繪圖儀和 打印機，而不需要外部控制器。

視頻繪圖儀輸出信號：分離信號(DIN 8針)復合信號(BNC)

GPIB數據輸出和遠傳控制：IEEE488

S參數測試裝置控制：14針

并行I/O輸出：TTL電平、8比特輸出(2端口)、4比特輸入/輸出 （2端口） RS-232C：串行輸出(標準RS-232C)

外部觸發：BNC連接頭、TTL電平、LOW

外部參考頻率輸入：

頻率：1，2，5，10MHz

連接頭：BNC

顯示部分

CRT：9英寸

CRT格式：?jiǎn)瓮ǖ里@示，2通道疊加顯示，2通道隔離顯示，放大

刻度顯示

參考線位置：從垂直坐標的頂部()到底部(0%)

自動標尺：可設置參考值和刻度分辨率，以至于所有測量的示跡以適宜的形式顯示在CRT上。

時間顯示：可以設置日歷(年/月/日)和時間(時/分/秒) 標記：多可輸入45字符

一般指標

環境溫度/濕度范圍：

當使用FDD：溫度5℃~40℃，相對濕度≤85%

當不使用FDD：溫度0℃~40℃，相對濕度≤85%

電源：請訂貨時。

選件號 標準 40

電壓 90~132 198~250

?

功率消耗：280VA 尺寸：424mm(寬)×221mm(高)×450mm(長)

重量：23公斤

附件

R3961A/3961AN S參數測試裝置 網絡分析儀R3762A連接S參數測試裝置R3961A/3961AN，可以測量頻率范圍從5MHz~3GHz(R3961A)和5MHz~2GHz(R3961AN)的傳輸/反射特性。R3961A/3961AN包含用于測量的重要設備，比如SWR橋、功分器和開關。它們可以測量S11、S12、S21和S22所有的S參數，而不需要更換電纜。

技術指標

型號 R3961A R3961AN

頻率范圍 5MHz~3GHz 5MHz~2GHz

測試端口阻抗 50Ω 75Ω

方向性 ≥35dB(5MHz~1.3GHz)

≥30dB(1.3GHz~3GHz) ≥30dB

輸入端口回波損耗 ≥17dB(5MHz~1.3GHz)

≥12dB(1.3GHz~3GHz) ≥17dB

5MHz~1.3GHz

≥12dB

1.3GHz~2GHz

測試端口回波損耗 ≥20dB(5MHz~1.3GHz)

≥16dB(1.3GHz~3GHz) ≥17dB

頻率特性 傳輸幅度 1.5dBp-p典型值 3dBp-p典型值

傳輸相位 10p-p典型值 20 p-p典型值

反射幅度 1.5dBp-p典型值 3dBp-p典型值

反射相位 100p-p典型值 30p-p典型值

插入損耗 RF IN到

端口1，2 15dB典型值 20dB典型值

RF IN到

輸出R 21dB典型值 19dB典型值

RF IN到

輸出A&B 22dB典型值 31dB典型值

射頻損壞電平：+27dBm

測試端口1和2的隔離：≥90dB

同軸開關的再現型：±0.03dB

操作溫度范圍：0℃~+40℃

尺寸：424mm(寬)×132mm(高)×450mm(長)

重量：8公斤
