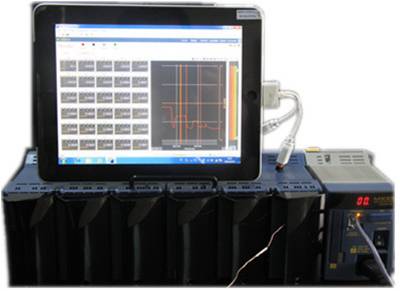

MX100數據采集

?

• 主要參數
• 產品分類：MX100基于PC的數據采集單元
• 產品：YOKOGAWA 橫河
• 產品型號： MX100
• 其它參數
• MX100是一個基于PC的數據采集系統，具有的數據傳送性能。 結合橫河的PC軟件使用時，MX100可以充分發揮出其高速、多通道、高耐壓的測量性能。
• ?

• 橫河YOKOGAWA全球產品授權代理：

  深圳市科瑞杰科技有限公司

  ?

  ?

  ?

  MX100溫度記錄儀 橫河 科瑞杰 成都代

  ?

  • MX100 Style S3?新！

    • 30通道輸入模塊

    • 兼容Windows Vista
    • 報警級別由2個增加到4個
  • 多通道、高隔離電壓
  • 多周期測量
  • 靈活的系統配置
  • 多種基于PC的軟件可選
  • 簡單的軟件設置
  • 每次測量時無需重新接線
  • 10、20或30通道的一體式“快速啟動套件”

  特點

  高速、多通道

  下表顯示不同測量周期所對應的大測量通道數的參考信息(使用Yokogawa專有軟件時)：





  測量周期與通道數之間的關系在很大程度上取決于PC性能。實際性能可能與上表所示不同。


  CPU：Pentium 4 3.2 GHz；內存：1GB；OS：Windows 2000；硬盤：160GB
  通信接口：以太網100Base-TX



  多周期測量

  一個系統可以通過多種組合方式使用3種測量周期?？蓪?duì)每個模塊測量周期。不同類型的輸入模塊可設置相同的測量周期，相同類型的輸入模塊也可設置不同的測量周期。有12個測量周期作為選件供用戶選擇：10ms、50ms、100ms、200ms、500ms、1s、2s、5s、10s、20s、30s和60s。請注意，中速通用輸入模塊(MX110-UNV-M10)無法設定10/50ms的測量周期。
  ????
  設置測量周期示例


  可為每個模塊靈活設置多周期系統，如下圖所示。三種顏色分別代表三種測量周期。


  Yokogawa專有PC軟件監視窗口


  此窗口顯示各個測量周期的測量值。在測量期間，可以同時確認快速變化信號和慢速變化的信號。


  A：以100ms的測量周期測量0.5Hz的正弦波
  B：以10ms的測量周期測量8Hz的正弦波
  C：以50ms的測量周期測量1Hz的正弦波



  高耐壓(加強絕緣)

  輸入端子和機殼之間采用加強(雙層)絕緣，實現了600Vrms/VDC(連續)的高耐壓。如下圖所示，即使電池串接，使共模電壓增加時，仍可安全的測量每節電池的電壓。








  噪聲抑制(MX110-UNV-H04)

  MX輸入模塊使用具有噪聲抑制性能的積分型A/D轉換器。尤其是MX110-UNV-H04四通道高速通用輸入模塊，每個輸入通道包含積分型A/D轉換器，在高速測量過程中體現出優越的噪聲抑制性能。此外，對于積分型A/D轉換器無法完全抑制的噪聲，可通過數字濾波功能有效抑制。時間常數可以設置為測量周期的5~100倍。因此，可以根據要抑制的噪聲進行濾波。



  噪聲抑制示例

  向MX施加左圖中的噪聲源時，會出現右圖中的結果。即使是在高噪聲環境中，也能進行穩定的高速測量。



  施加到MX的噪聲源 施加H和L之間的 噪聲信號(常規模式)。	噪聲輸入時，MX100的輸出窗口 使用的模塊：MX110-UNV-H04四通道高速通用輸入模塊 測量范圍為2V(-2V~+2V)，測量周期為50ms，積分時間為“Auto”，濾波器“OFF”。 噪聲抑制示例




  系統配置

  單臺MX和單臺PC之間的連接(24通道/10ms或60通道/100ms的測量)


  一臺MX在測量周期為10ms時多可采集24通道，測量周期為100ms時多可采集60通道(兩種情況都安裝6個模塊)。



  ?	構建系統 MX和PC可通過集線器和以太網直連電纜進行連接。也可單獨使用交叉電纜進行連接，而不使用集線器。
  ?輸入信號： ???DC電壓、熱電偶、 ???RTD、數字輸入(可混合輸入)	PC軟件 一對一連接時，使用主模塊附帶的MX100標準軟件可方便地構建數據采集環境。 MX由主模塊、輸入/輸出模塊和基板組成。此配置以主模塊為核心。
  ?輸出信號： ???數字輸出	?




  多臺MX和一臺PC之間的連接

  測量多1200個通道并使用MXLOGGER


  由多臺MX組成系統的示例：


  構建系統 通過集線器和以太網直連電纜將MX和PC連接在一起。 PC軟件 Yokogawa的軟件“MXLOGGER”(可選)支持通過多臺MX采集數據。MXLOGGER可實現多20臺MX的數據采集(每臺可輸入多60個通道，20臺為1200個通道)。 請注意，MXLOGGER的短測量周期取決于系統的通道數和PC的性能。有關測量周期和通道數的說明，請訪問.... 如果用戶希望創建自己的數據采集軟件，每個PC軟件能整合的MX數量不受限制。請注意，如果對PC及軟件設定了負荷條件(如，多臺數據采集器，且測量周期短)，數據采集可能會出現延誤或數據丟失的情況。





  硬件配置

  模塊 MX的設計由主模塊、輸入/輸出模塊和基板這三個單元組成，可構建理想的測量環境。 組裝后可按原樣做臺式機使用(模塊裝有支腳)。請注意，機架安裝需使用DIN導軌。




  主模塊(MX100)

  主模塊是控制數據采集的引擎。配備電源、以太網端口和CompactFlash卡插槽。一個主模塊多支持六個輸入/輸出模塊。用戶可選擇多6個任意類型的模塊。



  以太網端口： 用于與PC通信。自動識別100Base-TX或10Base-T CF (CompactFlash)卡插槽： 使用CF卡時，如果與PC的通信中斷，測量數據會保存到卡中。CF卡可以備份數據，即使MX配置為基于PC的測量，用戶也無需擔心數據丟失。

  CF卡的數據備份時間 (提示：分鐘/小時/天都是近似值。) 保存 通道數 測量 周期 32M 128M 512M 10個通道 10ms 2小時 9小時 36小時 100ms 21小時 3.5天 15天 500ms 4.5天 18.5天 75.5天 2s 18天 75.5天 303天 24個通道 10ms 54分鐘 3.5小時 15小時 100ms 9小時 37小時 6天 500ms 45小時 7.5天 31.5天 2s 7.5天 31.5天 126天 60個通道 10ms 18分鐘 75分鐘 5小時 100ms 3.5小時 15小時 2.5天 500ms 18小時 3天 12.5天 2s 3天 12.5天 50天


  輸入模塊




  名稱	型號	通道數	短測量周期	說明
  500ms掃描速度的30ch通用輸入模塊	MX110-VTDL30	30	500ms	鉗式端子，DCV/TC/DI
  	MX110-VTDL30/H3	30	500ms	M3螺絲端子，DCV/TC/DI





  名稱	型號	通道數	短測量周期	說明
  通用輸入模塊	MX110-UNV-H04	4	10ms	DC電壓，熱電偶，3線RTD，DI(無電壓觸點，電平(5V邏輯))。允許混合輸入。
  	MX110-UNV-M10	10	100ms	DC電壓，熱電偶，3線RTD，DI(無電壓觸點，電平(5V邏輯))。允許混合輸入。
  4線RTD和電阻輸入模塊	MX110-V4R-M06	6	100ms	DC電壓，4線RTD，DI(無電壓觸點，電平(5V邏輯))。允許混合輸入。
  應變輸入模塊	MX112-B12-M04	4	100ms	內置120歐姆電橋電阻
  	MX112-B35-M04			內置350歐姆電橋電阻
  	MX112-NDI-M04			連接外部電橋頭和應變計式傳感器(NDIS接口)。
  5V數字輸入模塊	MX115-D05-H10	10	10ms	無電壓觸點，集電極開路，電平(5V邏輯)。允許混合輸入。
  24V數字輸入模塊	MX115-D24-H10	10	10ms	電平(24V邏輯)，Vth = 12V



  輸出模塊



  名稱	型號	通道數	輸出更新周期	說明
  模擬輸出模塊	MX120-VAO-M08	8	100ms	允許混合電壓(±10V)和電流(4-20mA)輸出
  PWM輸出模塊	MX120-PWM-M08	8	100ms	脈寬調制輸出模塊
  數字輸出模塊	MX125-MKC-M10	10	100ms	“A”觸點(SPST)




  基板

  基板可用于1~6個輸入/輸出模塊的所有配置。

  用于MW100/MX100時，必須替換為MW100/MX100標配的附件。

  附件



  接口護蓋 接口護蓋用于空的插槽 交流適配器(772075) 交流適配器用于DC電源型號。 工作溫度范圍：0~40° *僅限MW100


  附件(可拆卸端子)



  除MX112-NDI-M04的端子以外，所有輸入/輸出端子都可拆卸。如果事先準備好多個端子，多次測量之間無需重新接線。







  型號	說明
  772061	螺絲(M4)端子板(包含RJC(參比端補償))。 與772062組合使用。適用于MX110-UNV-M10、MX115-D05-H10和MX115-D24-H10。
  772062	輸入模塊和螺絲端子塊之間的連接電纜。 適用于MX110-UNV-M10、MX115-D05-H10和MX115-D24-H10。
  772063	帶鉗式端子的端子板(包含RJC)。 適用于MX110-UNV-M10、MX115-D05-H10和MX115-D24-H10。
  772064	鉗式端子。適用于MX110-UNV-H04。
  772065	鉗式端子。適用于MX120-VAO-M08、MX120-PWM-M08和MX125-MKC-M10。
  772067	帶鉗式端子的端子板。適用于MX110-V4R-M06。
  772068	帶鉗式端子的端子板(內置120歐姆電橋電阻)。適用于MX112-Bxx-M04。
  772069	帶鉗式端子的端子板(內置350歐姆電橋電阻)。適用于MX112-Bxx-M04。
  772080	帶螺絲(M3)端子的端子板(包含RJC)。 適用于MX110-UNV-M10、MX115-D05-H10和MX115-D24-H10。
  772081	帶鉗式電流端子的端子板，配備10歐姆內置電橋電阻，適用于MX110-UNV-M10
  772082	帶鉗式電流端子的端子板，配備100歐姆內置電橋電阻，適用于MX110-UNV-M10
  772083	帶鉗式電流端子的端子板，配備250歐姆內置電橋電阻，適用于MX110-UNV-M10




  使用DIN導軌安裝在機架或面板上

  使用DIN導軌安裝在機架或面板上。使用支架可以方便地安裝DIN導軌?；?MX150)標配兩個支架。


  使用DIN導軌安裝在機架或面板上。使用支架可以方便地安裝DIN導軌。基板(MX150)標配兩個支架。

?

?
