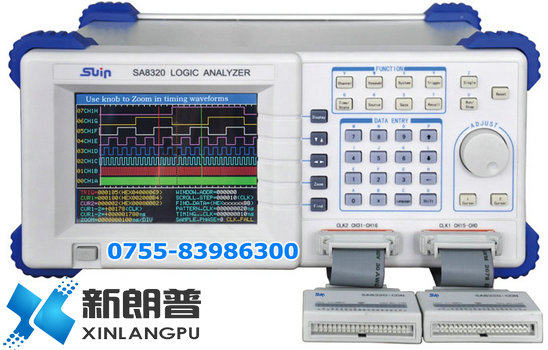

輸入特性

輸入通道

32個數據采樣通道，2個外部時鐘通道

門限電壓

6個獨立可調的門限電壓

調節范圍：-6V～+6V，分辨率：0.1V

輸入阻抗

電阻＞100kΩ，電容＜8pf

輸入范圍

500mVpp～20Vpp

輸入保護

大輸入電壓±40V不會損壞

采樣存儲特性

時序采樣

內部時鐘，采樣速率1Hz～100MHz（周期10ns～1s），分辨率：10ns

狀態采樣

外部時鐘clk1，外部時鐘clk2

采樣速率：1Hz～35MHz

時鐘限定

外部時鐘clk1，clk2邏輯“與”，外部時鐘clk1，clk2邏輯“或”

采樣相位

上升沿，下降沿

采樣目標

內部碼型發生器，外部信號源

采樣控制

單次采樣，連續重復采樣

存儲深度

256K 點/ 每通道

觸發特性

啟動條件

32位啟動位選擇，32位啟動比較字

啟動選擇

選擇開關：On/Off

觸發條件

32位觸發位選擇，32位觸發比較字

觸發限定

選擇開關：＞，＝，＜

事件計數

1～999次

觸發選擇

選擇開關：On/Off

存儲延時

1～256K采樣周期

顯示特性

屏幕顯示

5.7英寸彩色液晶顯示屏 分辨率320×240象素

顯示格式

8通道時序波形，18行數據列表

波形滾動

32個通道垂直滾動顯示，256K數據點水平滾動顯示

列表滾動

256K數據行垂直滾動顯示

波形縮放

水平縮放倍數1～100，比例尺1ns/div～4s/div

光標特性

測量光標1

浮動光標，在顯示窗口內任意浮動，不隨波形或列表一起移動

測量光標2

粘貼光標，作為基準點粘貼在波形或列表上，并隨起移動

光標測量

移動測量光標位置可動態顯示其數據值及兩光標的地址差和時間差

觸發光標

符合觸發條件的采樣點

查找光標

符合查找條件的采樣點

內部碼型發生器

碼型種類

00～15通道為加1計數器，16～29通道為移位脈沖

30～31通道用于監測外部時鐘clk1和clk2

碼型速率

頻率1Hz～50MHz（周期20ns～1s）

分辨率：10ns

機械特性

外形尺寸/重量

329×155×283（mm）/約3 kg
