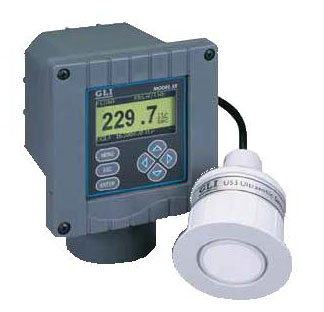

哈希U53型超聲波明渠流量計

典型應用：

一種明渠流量非接觸式監測的儀表，適用于流量測量和液位控制，包括：自來水、雨水、廢水和活性污泥。

特性和優點

內置大量堰和槽的規格數據庫，如：V 形堰，矩形堰，矩形槽， 圓底槽，Parshall 槽等；

對于非標準的明渠結構，用戶可以自己輸入流量曲線。

脈沖反射技術

自動溫度補償

不需要日常維護

非接觸測量，能在較惡劣的環境中應用。

操作原理：

U53 型測定儀的工作原理是超聲回波技術，通過測量流量槽（堰）液位高度，再經儀器內部的微處理器運算得到流量。超聲波傳感器在微機控制下，發射和接收超聲波，計算出液位高度；再根據規定流量計算公式：即可得到液體流量。

技術參數：

量程范圍：0.25～6.0米；

測量分辨率：深度：±1mm；

測量單位：流量：升、立方米、加侖、百萬升、立方英尺(每秒、分、小時)

百萬升和百萬加倫(每天)

深度: 英寸、英尺、毫米、米

環境溫度：-20～+60℃

溫度補償：-40～+80℃

繼 電 器：4只SPDT

模擬輸出：兩路獨立的0～20 mA 或4～20 mA

電源要求：90～130 VAC或180～260 VAC，50/60 Hz

準 確 度：滿量程的0.5％

靈 敏 度：滿量程的0.1％

重 現 性：滿量程的0.1％

機箱防護：NEMA 4X（IP65），

安裝方式：板式安裝、表面安裝和管道式安裝；

探頭重量：1.6kg

探頭電纜：10英尺

儀器重量：0.5kg

訂貨指南：

完整的儀器包括：U53變送器，傳感器探頭，安裝件（可選）

變送器：

U53A4A1N 變送器

帶不同線纜長度的傳感器探頭：

U53S010 傳感器，帶10英尺（3米）電纜

U53S030 傳感器，帶30英尺電纜

U53S100 傳感器，帶100英尺電纜

可選的安裝件：

3004A0017－001 探頭安裝件
