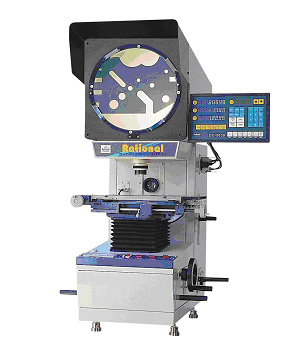

rational精密投影儀

價格

電議

型號

CPJ-3015CPJ-3025AZCPJ-3020CZCPJ3020DZCPJ-3020W

品牌

rational

所在地

深圳市

更新時間

2024-03-18 09:23:10

瀏覽次數

次

產品詳細資料：

儀器用途

CPJ-3000系列數字式測量投影儀是光、機、電一體化的精密高效測量儀器。它廣泛用於機械、儀表、電子、輕工等行業；校、研究所以及計量檢定部門。本儀器能高效率地檢測各種形狀複雜工件的輪廓尺寸和表面形狀，如樣板、沖壓件、凸輪、螺紋、齒輪、成型銑刀等。

儀器特點

儀器光學系統品質優良，物鏡成像清晰，放大倍率準確。在透射光照明下，輪廓測量誤差小於0。08%;坐標測量示值誤差可達(3+L/75)um L為被測長度(單位：mm)；儀器配有腳踏開關，數據輸出和采樣十分方便。

CPJ-3000 系列反像投影儀影像與工件方向相反

CPJ-3000Z系列正像投影儀影像與工件方向相同

技術規格

儀器類型（反像）儀器類型（正像)		CPJ-3007 CPJ-3007Z	CPJ-3010 CPJ-3010Z	CPJ-3015 CPJ-3015Z
工作臺	金屬臺面尺寸	260 × 152	306 × 152	340× 152
	玻璃臺面尺寸	125 × 100	175 × 100	196× 96
	X座標行程	75	100	150
	Y座標行程	50	50	50
	Z座標行程	90 (調焦)	90 (調焦)	90 (調焦)
	儀器測量精度(μm)	3+L/75	3+L/50	4+L/25
	XY座標解析度	0.0005mm
投影屏	投影屏尺寸	Ø３１２，使用範圍＞Ø３００　（刻有米字線）
	投影屏旋轉範圍	０～３６０°
	旋轉角度解析度	１' 或０．０１°
物鏡	放大倍數	１０X　，　２０X ，５０X 100X任選一個
	物方線視場	Ø30　 Ø15 Ø6　　 Ø3
	物方工作距	77.7　 44.3　　 38.4　 25.3
數據處理系統	DC-3000 多功能數據處理系統，全中文顯示可做多點採樣，座標旋轉，點、線、距離、角度測量。
儀器照明	透射與反射照明光源均為２４V ，　１５０W鹵素燈
儀器電源	110V/ 220V(AC)， 50/60HZ，總功率400W
冷卻方式	強制風冷 ( 3只軸流風扇 )
外形尺寸	長×寬×高	770 × 550×1100	770 × 550×1100	770 × 550×1100
儀器重量	單位:Kg	120	125	130
選配件	微型印表機、旋轉盤、M2D軟體等

建議放置臺:800*550*650mm載重大于200KG
