帕薩特B5自動空調系統實驗臺

產品簡介

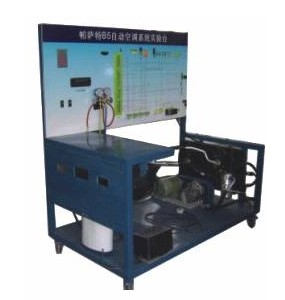

    本實訓臺選用大眾帕薩特B5自動空調制冷系統。采用鋼板骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑。實驗臺后邊設置對開門，方便維修。右則邊故障設置裝置。底部采用帶剎車的萬向輪，移動和固定兩相宜方便調整設備的擺放位置。整機堅固耐用又美觀大方。配套使用說明書及實訓指導書。
一、帕薩特空調實驗臺組成：
    本產品采用自動空調系統汽車零部件，包括自動空調電控單元、全部傳感器、執行器與空調線束，壓縮機、風機、出風口干燥罐、高低壓管路。通用設備：系統壓力表、熱水器總成、水泵及輸水管總成、電動機、調速器；故障控制面板；帶電路圖的雙向信號測試端口。
二、帕薩特空調實驗臺功能：
1．?dāng)?shù)顯式溫度表顯示車內外溫度；
2．空調壓縮機離合器，冷凝器風扇，鼓風機等采用220V轉換的直流電源控制，既方便又安全；
3．風量及溫度自動工調整；
4、指針式儀表實時顯示高、低壓力值；
5．?dāng)?shù)字式溫度計，直觀顯示蒸發器出風口溫度；
6．可通過儀器進行抽真空、充注制冷劑、制冷劑檢漏等工作；
7．故障模擬系統可模擬實際運行工況，設置多種常見故障。具體內容詳見故障模擬設置裝置說明。
8．?dāng)?shù)顯式電壓表顯示各傳感器信號；
9．自動空調系統匹配操作等；通過診斷座讀取故障碼及數據流等。
10．可增裝加熱裝置；
三、技術參數
1．外觀尺寸
1450mm×1000mm×1850mm(長×寬×高)
2．工藝
汽車油漆高溫烤漆處理；轉動部件外加裝防護裝置；加裝交流電源漏電保護裝置。
3．調速電機：380V/1.5KW
4．蓄電池：60AH/12V
5．交流電源：380V；220V；
四、產品型號
BCQC-KT-03
