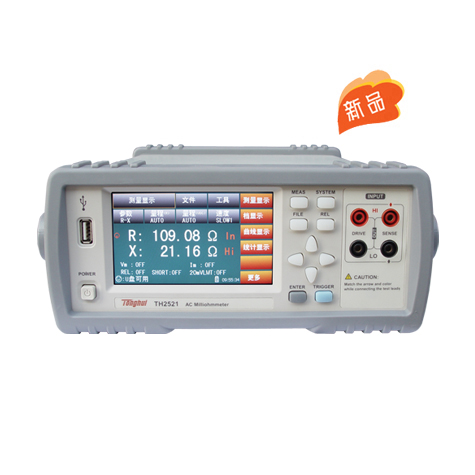

TH2521系列交流毫歐表
TH2521TH2521ATH2521B交流毫歐表|電池內阻電壓測試儀
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
TH2521TH2521ATH2521B交流毫歐表|電池內阻電壓測試儀的性能特點：
■ 電阻基本準確度：0.3%
■ 直流電壓基本準確度：0.05%
■ 小分辨率：1uΩ（電阻）、100uV（電壓）
■ 高直流測試電壓：200V
■ 1kHz交流恒流源測試
■ 20mV開路限壓功能，防止被測件擊毀
■ R，V，L，Z，θ等多種測試功能組合
■ 帶觸屏功能的24位色4.3英寸彩色液晶屏顯示器
■ 液晶屏分辨率480×272
■ 直讀值與百分比誤差顯示
■ 高采樣率約50次/秒
■ V，I測試信號電平監視功能
■ 圖形掃描分析功能
■ 零點偏移（REL）測試模式消除殘余讀數
■ 30檔檔比較功能，上，下，合格以及訊響功能
■ 統計功能，提供Cpk，Cp等統計量
■ 20組儀器文件可供存儲和加載
■ 屏幕信息存儲于U盤
■ 可通過USB HOST自動升級儀器操作軟件
■ 中英文可選操作界面
■ 接觸故障智能檢測
■ 腳控開關觸發功能
■ 兩種可選的界面顯示風格
■ Handler接口用于實現聯機操作
■ RS232、USB HOST、USB Device、LAN、GPIB（選件）可方便與PC進行數據通訊以及對儀器的遠程控制
■ 符合LXI C類標準
TH2521系列
上架體積：215(W)×88(H)×335(D) 外型體積：235(W)×105(H)×360(D)
凈重：3.6kg
TH2521TH2521ATH2521B交流毫歐表|電池內阻電壓測試儀的簡要介紹：
■ 同惠電子憑借其在阻抗測試領域深厚的技術積淀和廣泛的市場調研，推出了國內首臺帶觸屏功能和彩色液晶顯示的交流阻抗測試儀器─TH2521 系列交流毫歐表（電池內阻/電壓測試儀）。TH2521 系列交流毫歐表采用當前主流的32bits 嵌入式 CPU 和高密度SMD貼裝工藝，帶觸摸功能的24位色4.3英寸彩色液晶屏，界面清爽、操作便捷。
TH2521系列適用于鋰電池、堿性電池、鉛酸電池等的內阻和電壓測試，利于評估電池產品的出廠規格、使用劣化情況及壽命，還適用于變壓器及電感線圈銅阻、繼電器、開關、接插件接觸電阻、導線電阻、印制板線路及焊孔電阻、金屬探傷等。其高速的測試速度以及通過HANDLER接口可以輸出上、下、合格信號，便于生產線上的自動化操作。
TH2521 系列提供了幾乎所有主流的接口功能，可方便地與PC 進行數據通訊和遠程控制。
■ 應用領域
·各種接觸電阻的測試
·低電流條件下表征機電元件的低阻特性
·各種電池的劣化情況測定及壽命評估
·UPS在線檢測
·級電容等效電阻（ESR）的測量
TH2521TH2521ATH2521B交流毫歐表|電池內阻電壓測試儀的技術參數：
產品型號
TH2521
TH2521A
TH2521B
顯示
顯示器
4.3英寸480x272 24 位色TFT LCD 顯示器，帶四線電阻式屏幕觸摸功能
顯示位數
R: 慢速 5位，大顯示數字40000; 快速/中速 4位，大顯示數字4000 V: 慢速 5位，大顯示數字50000; 快速/中速 4位，大顯示數字5000
測量參數
R V R-V Z-θd Z-θrL-Q L-R R-X R-Q
R V R-V Z-θd R-X
基本準確度
交流電阻R：0.3% 直流電壓V：0.05%
交流電阻R：0.5% 直流電壓V：0.1%
測試信號源
頻率
1 kHz±0.2Hz 正弦波
恒定電流
10mA/1mA/100μA/10μA/ 5μA/1.5μA
1mA/100μA/10μA/5μA/1.5μA
1mA/100μA/10μA/5μA
開路電壓限制
20 mV
測量顯示范圍
電阻R/阻抗Z/電抗X
1μΩ - 4kΩ
10μΩ - 4kΩ
10μΩ - 400Ω
直流電壓V
100 μV - 50V
1 mV - 200V
電感L
0.2nH - 1H
無
品質因數Q
0.001 - 9999.9
無
相位角θd(deg)
-179.99 - 179.99
相位角θd(rad)
-3.1416 - 3.1416
數學運算
直讀 ΔABS Δ%
量程
交流電阻R
30mΩ/300mΩ/3Ω/30Ω /300Ω/3kΩ
300mΩ/3Ω/30Ω/300Ω/3kΩ
300mΩ/3Ω/30Ω/300Ω
直流電壓V
5V / 50V
20V/200V
大輸入電壓
60 V
250 V
測試速度（次/秒）
50Hz 快速：50次/秒， 中速：6.25次/秒 慢速：約2次/秒60Hz 快速：62.5次/秒 中速：約7.5次/秒 慢速：約1.88次/秒
比較器
30檔。上、下、合格分選，訊響
量程方式
自動、保持
觸發方式
內部、手動、外部、總線
操作功能
測試線接觸故障檢測；被測件電流/電壓監視；RE L偏差扣除；短路清“0”；20mV低電壓開路保護；1-255次平均；測量延時設定；時間過程掃描分析（TH2521A/B無此功能）；圖片USB存儲；20組設定文件存儲/加載；高30000個測試結果統計功能等。
接口
HANDLER RS232C LAN GPIB(選件) USB HOST USB DEVICE EXT HOLD
HANDLER RS232C USB HOST
通用技術參數
工作環境
溫度 0°C - 40°C
濕度 ≤ 90%RH
電源要求
電壓 100V - 120V，198V - 242V
頻率 47Hz - 63Hz
功耗
大 15 VA
體積 (W×H×D)
215mm×87mm×335mm（凈尺寸）235mm×104mm×360mm（加護套后）
重量
約 3.6 kg
