價格
電議
型號
BY.58-25
品牌
億百川
所在地
北京市 海淀區
更新時間
2019-02-06 17:55:01
瀏覽次數
次
其他推薦產品
首頁| 關于我們| 聯系我們| 友情鏈接| 廣告服務| 會員服務| 付款方式| 意見反饋| 法律聲明| 服務條款
會員服務熱線：010-62681193
展會合作/友情鏈接：010-62681114
京公網安備 11010802023672號
? 校準簡單，可用千分尺或環規校準
? 通過中間橋自動定中心
? 除了測量孔徑外，還可檢測圓度、圓柱度等形狀誤差
? 也可用于測量平行距離
技術參數：
? 適用范圍：Ф19.5-330mm；Ф38.5-348mm(盲孔測頭)
? 測量范圍：大約為2.5mm
? 重復性：≤0.001mm
? 直線性：在量程范圍內大為0.006mm
? 連接螺紋：M6?0.75
? 測量深度：可達3m
? 碳鋼測點半徑為R 0.8
? 指示表所需測力：1.5-2.0N
產品結構：

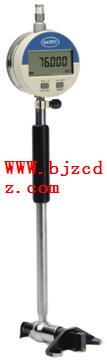

一套內徑表式測量系統由以下幾個部分組成：碳鋼測點的測頭(1)，碳鋼測球(3)，加長桿(根據測量范圍確定是否需要)(2)，連接螺紋為M630.75的手柄(5)，指示表(4)和校對環規或其他的校對裝置。
測頭及測球
標準測頭
盲孔測頭測球
內徑表配置表
測量范圍
產品名稱
測量范圍
產品系列號
19.5
-34.5
26.3
-110
49.5
-230
78.5
-330
19.5
-330
38.5
-115
75.5
-348
38.5-
348
19.5-348
標準測頭
19.5-34.5
113S-P5
標準測頭
26.3-110.0
113S-P6
標準測頭
19.5-230.0
113S-P7
標準測頭
78.5-330.0
113S-P8
盲孔測頭
38.5-115.0
113B-P6
盲孔測頭
75.5-348.0
113B-P8
測球
113S-A0
測球
113S-A1
測球
113S-A2
測球
113S-A3
測球
113S-A4
測球
113B-A5
測球
113B-A6
測球
113B-A7
延長桿
L=10
113S-E10
延長桿
L=20
113S-E20
延長桿
L=40
113S-E40
延長桿
L=80
113S-E80
延長桿
L=100
113S-E100
測球及附件技術參數：
測球113S-A1/2/3/4與測頭113S-P5/6/7/8配合使用
測球113S-A* 1 2 3 4
L(mm) 2.5 5.0 7.5 10
測球113S-A0與測頭113S-P6/7/8配合使用，通過鎖緊螺母可調整該測球長度
測球113B-A5/6與測頭113B-P6/8配合使用
測球113S-A* 5 6
L(mm) 14 19
測球113B-A7與測頭113B-P6/8配合使用，通過鎖緊螺母可調整該測球長度
附件：
延長桿113S-E10/20/40/80
產品序列號E后數字為延長桿長度
延長桿113S-E100
113S-S*
校對內徑表時即可用校對環規也可用千分尺，當使用千分尺校對時，我們?yōu)槟峁┝硕ㄎ槐P，通過定位盤將內徑表固定在千分尺的測量桿上，這樣就避免了校對時定位難的問題。
當使用千分尺校對時，測量桿為Ф6-8mm時與之對應的定位盤的尺寸：
ФA(mm)= 6.0 6.5 6.85 7.0 7.5 8.0
