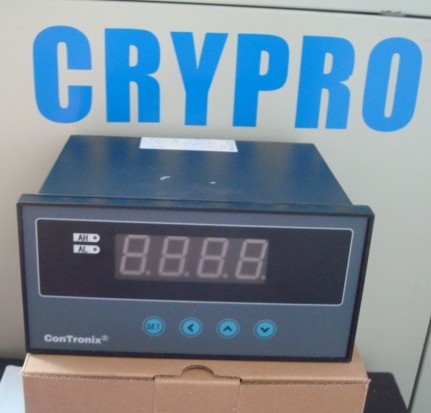

CH6系列數顯儀
輸入 電壓、電流、熱電阻、熱電偶無跳線輸入，簡單靈活
電磁兼容 EMC III級，強的抗干擾能力，適應各種復雜現場
寬幅電源 高效率寬電壓的開關電源設計
保質1年
適應性強 溫濕度適應范圍廣，漂移小
注：III級-適用于典型的工業環境。工業工程設備的適用場所，發電廠和戶外高壓變電站繼電器房等可作為這類環境的代表。
II級-適合用于收保護的環境。工程和發電廠的控制室或終端室可作為這類環境的代表。
I- 適用于具有良好保護的環境。計算機房可作為這類環境的代表。
*AC85V~265V(效率高達920%，DC10V~36V.
內容
代碼及說明
CH6/
外形尺寸
A
160(W)×80(H)×125(L) 或80(W)×160(H)×125(L)
B
96(W)×96(H)×76(L)
C
96(W)×48(H)×82(L) 或48(W)×96(H)×82(L)
D
72(W)×72(H)×75(L)
E
48(W)×48(H)×108(L)
面板形式
H
橫式
S
豎式
F
方形
顯示顏色
R
紅色
報警
T
2點報警輸出
變送輸出
A0
無變送輸出
A1
電流輸出與外供不隔離
A1G
電流輸出與外供隔離
外供變送器電源（外供電源與輸入不隔離，有隔離要求的請?jiān)谟嗀洉r(shí)注明）
B1
外供24V/50mA
儀表電源
V0
85V AC~265V AC
V1
12V DC ~ 36V DC
技術規格
4 電 源：85V AC~265V AC，120VDC~380VDC，功耗小于6W
12VDC~36VDC，功耗小于6W
注：直流供電電源應留有一定功率余量，請按每臺24VDC/0.5A，12VDC/2A配置電源。并注意電源線長度和線徑。
4 工作環境：0℃~50℃，濕度低于90%R.H，不結露。
4 顯示范圍：-1999~9999，小數點位置可設定
4 輸入信號類型：輸入，可通過參數設定選擇
注：0~10VDC輸入訂貨時注明或用戶自行更改，拆開儀表機殼，將儀表主板（輸入信號端子所在電路板）
輸入信號端子所在電路板）背面（元器件的反面）SL1間的連線割斷，然后修改輸入信號選擇參數即可。此時儀表只能輸入電壓、電流信號。
4 基本誤差：小于0.5%F.S
4 測量控制周期：0.2秒
4 報警輸出：2點繼電器輸出，觸點容量220V AC，3A
4 變送輸出
— 光電隔離，輸出分辨力1/3000，誤差小于±0.2% F.S
— 直流電流或直流電壓輸出需訂貨時注明，負載能力大于600Ω。
— 直流電流輸出時，可通過設定選擇4mA~20mA，0mA~10mA，0mA~20mA；直流電壓輸出時，可通過設定選擇1V~5V，0V~5V。
— 0V~10V變送輸出，需訂貨時注明
變送輸出為選裝功能，需在訂貨時注明，否則儀表不具有此功能。
外供12V同時具有A1或A2型號變送輸出功能時，變送輸出負載能力為450Ω
Ø 標準信號及量程列表
輸入信號類型
量程范圍
輸入信號類型
量程范圍
電
壓
0~5VDC
-1999~9999
電
流
4~20mA
-1999~9999
1~5VDC
0~10mA
0~10VDC
0~20mA
熱
電
阻
Pt100
-200.0~500.0℃
熱
電
偶
K
-100~1300℃
Cu100
-50.0~150.0℃
S
0~1700℃
Cu50
-50.0~150.0℃
R
0~1700℃
BA1
-200.0~650.0℃
B
500~1800℃
BA2
-200.0~500.0℃
N
-100~1300℃
G53
-50.0~150.0℃
E
-100~800℃
J
-100~1100℃
T
-100~400℃
型號：CH6/A-HRTA0B1V0 CH6/A-HRTA1B1V0 CH6/A-HRTA1GB1V0 CH6/A-HRTA2B1V0 CH6/A-HRTA2GB1V0
CH6/A-HRTA0B2V0 CH6/A-HRTA1B2V0 CH6/A-HRTA1GB2V0 CH6/A-HRTA2B2V0 CH6/A-HRTA2GB2V0
CH6/A-HRTA0B2V1 CH6/A-HRTA1B2V1 CH6/A-HRTA1GB2V1 CH6/A-HRTA2B2V1 CH6/A-HRTA2GB2V1
CH6/A-SRTA0B1V0 CH6/A-SRTA1B1V0 CH6/A-SRTA1GB1V0 CH6/A-SRTA2B1V0 CH6/A-SRTA2GB1V0
CH6/A-SRTA0B2V0 CH6/A-SRTA1B2V0 CH6/A-SRTA1GB2V0 CH6/A-SRTA2B2V0 CH6/A-SRTA2GB2V0
CH6/A-SRTA0B2V1 CH6/A-SRTA1B2V1 CH6/A-SRTA1GB2V1 CH6/A-SRTA2B2V1 CH6/A-SRTA2GB2V1
CH6/A-HTA0B1V0 CH6/A-HTA1B1V0 CH6/A-HTA1GB1V0 CH6/A-HTA2B1V0 CH6/A-HTA2GB1V0
CH6/A-HTA0B2V0 CH6/A-HTA1B2V0 CH6/A-HTA1GB2V0 CH6/A-HTA2B2V0 CH6/A-HTA2GB2V0
CH6/A-HTA0B2V1 CH6/A-HTA1B2V1 CH6/A-HTA1GB2V1 CH6/A-HTA2B2V1 CH6/A-HTA2GB2V1
CH6/A-STA0B1V0 CH6/A-STA1B1V0 CH6/A-STA1GB1V0 CH6/A-STA2B1V0 CH6/A-STA2GB1V0
CH6/A-STA0B2V0 CH6/A-STA1B2V0 CH6/A-STA1GB2V0 CH6/A-STA2B2V0 CH6/A-STA2GB2V0
CH6/A-STA0B2V1 CH6/A-STA1B2V1 CH6/A-STA1GB2V1 CH6/A-STA2B2V1 CH6/A-STA2GB2V1
CH6/B-SRTA0B1V0 CH6/B-SRTA1B1V0 CH6/B-SRTA1GB1V0 CH6/B-SRTA2B1V0 CH6/B-SRTA2GB1V0
CH6/B-SRTA0B2V0 CH6/B-SRTA1B2V0 CH6/B-SRTA1GB2V0 CH6/B-SRTA2B2V0 CH6/B-SRTA2GB2V0
CH6/B-SRTA0B2V1 CH6/B-SRTA1B2V1 CH6/B-SRTA1GB2V1 CH6/B-SRTA2B2V1 CH6/B-SRTA2GB2V1
CH6/B-STA0B1V0 CH6/B-STA1B1V0 CH6/B-STA1GB1V0 CH6/B-STA2B1V0 CH6/B-STA2GB1V0
CH6/B-STA0B2V0 CH6/B-STA1B2V0 CH6/B-STA1GB2V0 CH6/B-STA2B2V0 CH6/B-STA2GB2V0
CH6/B-STA0B2V1 CH6/B-STA1B2V1 CH6/B-STA1GB2V1 CH6/B-STA2B2V1 CH6/B-STA2GB2V1
CH6/C-HRTA0B1V0 CH6/C-HRTA1B1V0 CH6/C-HRTA1GB1V0 CH6/C-HRTA2B1V0 CH6/C-HRTA2GB1V0
CH6/C-HRTA0B2V0 CH6/C-HRTA1B2V0 CH6/C-HRTA1GB2V0 CH6/C-HRTA2B2V0 CH6/C-HRTA2GB2V0
CH6/C-HRTA0B2V1 CH6/C-HRTA1B2V1 CH6/C-HRTA1GB2V1 CH6/C-HRTA2B2V1 CH6/C-HRTA2GB2V1
CH6/C-SRTA0B1V0 CH6/C-SRTA1B1V0 CH6/C-SRTA1GB1V0 CH6/C-SRTA2B1V0 CH6/C-SRTA2GB1V0
CH6/C-SRTA0B2V0 CH6/C-SRTA1B2V0 CH6/C-SRTA1GB2V0 CH6/C-SRTA2B2V0 CH6/C-SRTA2GB2V0
CH6/C-SRTA0B2V1 CH6/C-SRTA1B2V1 CH6/C-SRTA1GB2V1 CH6/C-SRTA2B2V1 CH6/C-SRTA2GB2V1
CH6/C-HTA0B1V0 CH6/C-HTA1B1V0 CH6/C-HTA1GB1V0 CH6/C-HTA2B1V0 CH6/C-HTA2GB1V0
CH6/C-HTA0B2V0 CH6/C-HTA1B2V0 CH6/C-HTA1GB2V0 CH6/C-HTA2B2V0 CH6/C-HTA2GB2V0
CH6/C-HTA0B2V1 CH6/C-HTA1B2V1 CH6/C-HTA1GB2V1 CH6/C-HTA2B2V1 CH6/C-HTA2GB2V1
CH6/C-STA0B1V0 CH6/C-STA1B1V0 CH6/C-STA1GB1V0 CH6/C-STA2B1V0 CH6/C-STA2GB1V0
CH6/C-STA0B2V0 CH6/C-STA1B2V0 CH6/C-STA1GB2V0 CH6/C-STA2B2V0 CH6/C-STA2GB2V0
CH6/C-STA0B2V1 CH6/C-STA1B2V1 CH6/C-STA1GB2V1 CH6/C-STA2B2V1 CH6/C-STA2GB2V1
CH6/D-SRTA0B1V0 CH6/D-SRTA1B1V0 CH6/D-SRTA1GB1V0 CH6/D-SRTA2B1V0 CH6/D-SRTA2GB1V0
CH6/D-SRTA0B2V0 CH6/D-SRTA1B2V0 CH6/D-SRTA1GB2V0 CH6/D-SRTA2B2V0 CH6/D-SRTA2GB2V0
CH6/D-SRTA0B2V1 CH6/D-SRTA1B2V1 CH6/D-SRTA1GB2V1 CH6/D-SRTA2B2V1 CH6/D-SRTA2GB2V1
CH6/D-STA0B1V0 CH6/D-STA1B1V0 CH6/D-STA1GB1V0 CH6/D-STA2B1V0 CH6/D-STA2GB1V0
CH6/E-SRTA0B1V0 CH6/E-SRTA1B1V0 CH6/E-SRTA1GB1V0 CH6/E-SRTA2B1V0 CH6/E-SRTA2GB1V0
CH6/E-SRTA0B2V0 CH6/E-SRTA1B2V0 CH6/E-SRTA1GB2V0 CH6/E-SRTA2B2V0 CH6/E-SRTA2GB2V0
CH6/E-SRTA0B2V1 CH6/E-SRTA1B2V1 CH6/E-SRTA1GB2V1 CH6/E-SRTA2B2V1 CH6/E-SRTA2GB2V1
CH6/E-STA0B1V0 CH6/E-STA1B1V0 CH6/E-STA1GB1V0 CH6/E-STA2B1V0 CH6/E-STA2GB1V0
