STF系列蒸汽流量計可測飽和蒸汽、過熱蒸汽，采用的第三代電容式力傳感器，性能可靠，精度、靈敏度高，特殊的高溫結構傳感器具有溫漂小、抗過載振動能力強、計量準確、性能可靠的特點。

【蒸汽流量計產品原理】

STF系列智能電子靶流量計是在傳統力傳感器的基礎上，隨著傳感器、電子技術的發展研制開發成的第三代電容力感應式流量計，具有很高的靈敏度、準確度，量程范圍寬。

當介質在測量管中流動時，因其自身的動能通過阻流件(靶)時而產生的壓差，并對阻流件有一作用力，其作用力的大小與介質流速的平方成正比，其數學方式表達如下：
F=CdAρ.V2/2
式中：F ——阻流件所受的作用力
Cd——物體阻力系數
A ——阻流件對測量管軸向投影面積(mm2)
ρ ——工況下介質密度(kg/m3)
v ——介質在測量管中的平均流速(m/s)

阻流件(靶)接受的作用力F，經剛性連接的傳遞件(測桿)傳至電容力傳感器，電容力傳感器產生電壓信號輸出：
V=KF，由此，此電壓信號經前置放大、AD轉換及計算機處理后，即可得到相應的瞬時流量和累積量。

STF系列智能蒸汽流量計以其特有的抗干擾、抗雜質性能，除能替代常規流量所能測量的流量計量問題，尤其在高粘度、臟污介質、易凝易堵、高溫、低溫、強腐蝕等流量計量困難的工況中具有很好的適應性

【產品參數】

產品名稱：蒸汽流量計
適用介質：飽和蒸汽、過熱蒸汽
口 徑：DN15～DN300mm至更大
公稱壓力：0.6～16MPa
工況溫度：-20～+450℃更高溫度與工廠商定
精 度：±1.5%FS
量 程 比：1：10
殼 體：碳鋼；不銹鋼(或按用戶要求提供)
供電方式：內置3.6VDC鋰電池(兩年換一次)；外供24VDC(可選)
輸出信號：4～20mA二線制；脈沖0～1000HZ；RS232/RS485(或按用戶要求協商提供)
防護等級：IP65
防爆標志：本安型ExiallCT4；隔爆型ExdllCT4
執行標準：企標Q/BET05-06

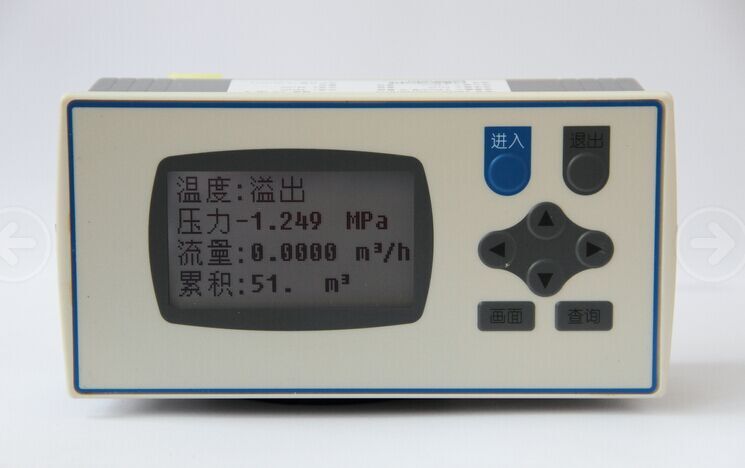

表頭顯示：累積流量；瞬時流量；工況溫度；棒狀滿量程百分比；故障自檢
連接方式：對夾式(DN15-300mm)；管道法蘭式(DN15-300mm)；插入式(DN100- DN600mm至更大)；其它連接方式可與工廠商定。

【蒸汽流量計產品特點】

·整臺儀表在設計中無可動部件，安裝簡便免維護
·可選用多種防腐及耐高低溫材質(如哈氏合金，鈦等)
·整機可做成全密封無死角(焊接形式)，無任何泄漏點，可耐42MPa高壓
·儀表內設自檢程序，故障現象一目了然
·傳感器不與被測介質接觸,不存在零部件磨損,使用安全可靠
·可就地采用干式方法，即采用砝碼掛重法。單鍵操作可完成
·具有多種安裝方式供選擇，如選擇在線插入式，安裝費用低
·具有一體化溫度、壓力補償，直接輸出質量或標方
·具有可選小信號切除、非線性修正、濾波時間可選擇
·能準確測量各種常溫、高溫500度、低溫-200度工況下的氣體、液體流量
·計量準確，精度可達到0.2%
·重復性好，一般為0.05～0.08%，測量快速
·壓力損失小，僅為標準孔板的1/2△P左右
·抗干擾，抗雜質能力特強
·可根據實際需要更換阻流件(靶片)而改變流量范圍
·低功耗電池現場顯示，能在線直讀示值，示屏可同時讀取瞬時和累積流量及百分比棒圖
·安裝簡單方便，極易維護
·多種輸出形式，能遠傳各種參數
·抗震動性強，一定范圍內可測脈動流

。

【蒸汽流量計安裝注意事項】

不允許直接在流量計測量管前后端安裝閥門、彎頭等極大改變流體流態的部件，如果需要在流量計前后管道上安裝閥門、彎頭等部件也應盡量保證前后直管段長度，直管段要求前10D,后5D，對于新完工的工藝管道，應行初步吹掃后再安裝流量計。
