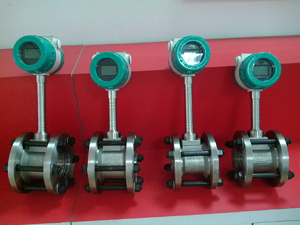

1.簡介

一體式渦街流量計主要用于工業管道介質流體的流量測量如氣體、液體、蒸氣等多種介質。其特點是壓力

損失小量程范圍大精度高在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。

無可動機械零件，因此可靠性高維護量小，結構簡單而牢固，長期運行十分可靠；

安裝簡單，維修十分方便；

檢測傳感器不直接接觸介質，性能穩定，壽命長；

輸出是與流量成正比的脈沖信號，無零點漂移，精度高，并方便和計算機聯網；

測量范圍寬，量程比可達1：10； 壓力損失較小，運行費用低，更具節能意義；

應用范圍廣，蒸汽、氣體、液體的流量均可測量； 周期為二年。

2.原理

一體式渦街流量計便是依據卡門旋渦原理進行封閉管道流體流量測量的流量計。因其具有良好的介質適

應能力，無需溫度壓力補償即可直接測量蒸汽、空氣、氣體、水、液體的工況體積流量，配備溫度、壓力傳

感器可測量標況體積流量和質量流量，是節流式流量計的理想替代產品。

3.技術參數：

◆測量介質： 氣體、液體、蒸氣 　　

◆口徑規格 法蘭卡裝式口徑選擇 25325080100 　　

◆法蘭連接式口徑選擇 100150200 　　

◆流量測量范圍 正常測量流速范圍 雷諾數1.5×104～4×106；

   氣體5～50m/s; 液體0.5～7m/s 　　

◆被測介質溫度:常溫–25℃～100℃ 　　

◆高溫–25℃～150℃ -15℃～300℃ 　　

◆精度等級：0.5級、1.0級 　　

◆量程比：8：1 12：1 30：1 　　

◆輸出信號 脈沖電壓輸出信號 　　

◆脈沖占空比約50%傳輸距離為100m 　　

◆脈沖電流遠傳信號 4～20 mA傳輸距離為1000m 　　

◆儀表使用環境 溫度:-25℃～+55℃ 濕度:5～90% RH50℃ 　　

◆材質 不銹鋼 鋁合金 　　

◆電源 DC24V或鋰電池3.6V 　　

◆防爆等級：ia II CT1-CT6 　　

◆防護等級 IP67 　　

◆檢測放大電路：不同口徑、不同介質可互換
