WZP-320、321 熱電阻
熱電阻是應用金屬在溫度變化時本身電阻也隨之發生變化的原理來測量溫度的。按其保護管結構形式分為裝配式（可拆卸）和鎧裝式（不可拆卸，內裝鉑電阻）。目前現場應用較多的裝配式熱電阻主要包括分度號為Pt100的鉑熱電阻和分度號為Cu50的銅熱電阻兩大類。
工業用WZ系列裝配式熱電阻可直接和二次儀表相連接使用?？梢詼y(cè)量各種生產過程中從-200℃至420℃范圍內的液體、蒸汽和氣體介質及固體表面的溫度。
由于它具有良好的電輸出特性，可為顯示儀、記錄儀、調節器、掃描器、數據記錄儀以及計算機提供準確的溫度變化信號。
□ 裝配式熱電阻的結構
裝配式熱電阻主要由接線盒、保護管、接線端子、絕緣套管和感溫元件組成。
□ 熱電阻結構圖 □ 感溫元件結構圖
□ 常用接線盒結構圖

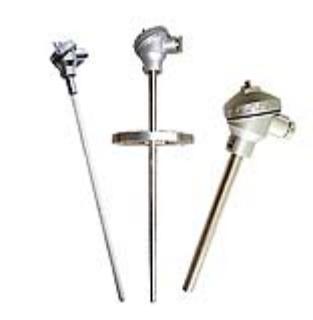

□ 裝配式熱電阻實例
型號：WZP-640 分度號Pt100 單只式 固定螺紋錐形保護管 隔爆接線盒 長300mm 錐形管長150mm A級 4線制 測溫范圍0-400℃
型號：WZP2-430 分度號Pt100 雙只式 固定法蘭固定方式 防水接線盒 保護管直徑 Φ16mm 不銹鋼1Cr18Ni9Ti B級精度 長L=1000mm
型號：WZP-230 分度號Cu50（銅熱電阻）單只式 固定螺紋固定方式 防水接線盒 保護管直徑Φ16mm 長度1000mm
型號：WZP-121 分度號Pt100單只式 無固定裝置 防濺式接線盒 保護管直徑Φ12mm
□ 主要技術指標
測溫范圍和準確度
名稱
型號
分度號
允差等級
測量范圍（℃）
允許偏差△（℃）
鉑熱電阻
WZP
Pt100
A
-200～ 420
±(0.15+0.002∣t∣)
B
±(0.30+0.005∣t∣)
銅熱電阻
WZC
Cu50
-50～ 120
±(0.30+0.006∣t∣)
注：“∣t∣”為實測溫度值（℃）。
在溫度出現階躍變化時，熱電阻的電阻值變化至相當于該階躍變化的某個規定百分?jǐn)?shù)所需要的時間，稱為熱響應時間，用τ表示(取50%時的熱響應時間表示為τ0.5 )。
鉑熱電阻采用Φ12～Φ16的不銹鋼保護管以及錐形保護管τ0.5 ≤30～90秒，采用Φ12不銹鋼保護管的銅熱電阻τ0.5 ≤120秒。
自熱影響
熱電阻的激勵功率造成感溫元件加熱。通過熱電阻中的測量電流為5mA時，測得的電阻增量換算成溫度值應不大于0.30℃。
公稱壓力
一般是指在工作溫度下，保護管所能承受的靜態外壓而不破裂。實際上，容許工作壓力不僅與保護管材料、直徑、壁厚有關，而且還與其結構、安裝方法、置入深度以及被測介質的流速和種類有關。
不同固定裝置方式的裝配式熱電阻公稱壓力
固定螺紋直形 保護管
固定螺紋錐形 保護管
活動 法蘭
固定 法蘭
固定 卡套螺紋
活動 卡套螺紋
固定 卡套法蘭
活動 卡套法蘭
公稱壓力MPa
10
30
常壓
2.5
2.5
常壓
2.5
常壓
熱電阻小置入深度 從保護管底部算起，熱電阻處于被測溫空間的長度。
lmin = ln+15D
lmin--小可用置入深度
ln--感溫元件長度
D--保護管外徑 (mm)
常溫絕緣電阻
常溫絕緣電阻的試驗電壓可取直流10～100V任意值，環境溫度在15～35℃范圍內，相對濕度應不大于80%。鉑熱電阻常溫絕緣電阻值應不小于100MΩ，銅熱電阻的常溫絕緣電阻值不小于50MΩ。
□ 型號含義
□常規熱電阻型號規格
無固定裝置式熱電阻
示意圖
無固定裝置式熱電阻綜合特性
產品型號
分度號
測溫范圍 (℃)
保護管材料
直徑d(mm)
單支
鉑熱電阻
WZP-120
Pt100
-200～420
不銹鋼
1Cr18Ni9Ti
Φ16
WZP-121
Φ12
WZP-130
Φ16
WZP-131
Φ12
雙支
鉑熱電阻
WZP2-120
Φ16
WZP2-121
Φ12
WZP2-130
Φ16
WZP2-131
Φ12
銅熱電阻
WZC-120
Cu50
-50～120
不銹鋼
1Cr18Ni9Ti
Φ12
WZC-130
無固定裝置熱電阻保護管設計長度和置深
保護管直徑d
長度L
置深l
Φ16
300、350、400、450、550、650、900、1150、1650、2150
l=L-150
Φ12
400、450、550、650、900、1150、1650
固定螺紋式熱電阻
示意圖
固定螺紋式熱電阻綜合特性
產品型號
分度號
測溫范圍(℃)
保護管材料
直徑d(mm)
單支鉑熱電阻
WZP-220
Pt100
-200～420
不銹鋼
1Cr18Ni9Ti
Φ16
WZP-221
Φ12
WZP-230
Φ16
WZP-231
Φ12
雙支鉑熱電阻
WZP2-220
Φ16
WZP2-221
Φ12
WZP2-230
Φ16
WZP2-231
Φ12
銅熱電阻
WZC-220
Cu50
-50～120
不銹鋼
1Cr18Ni9Ti
Φ12
WZC-230
固定螺紋熱電阻保護管設計長度和置深
保護管直徑d
長度L
置深l
Φ16
300、350、400、450、550、650、900、1150、1650、2150
l=L-150
Φ12
400、450、550、650、900、1150、1650
活動法蘭式熱電阻
示意圖
活動法蘭式熱電阻綜合特性
產品型號
分度號
測溫范圍（℃）
保護管材料
直徑d（mm）
單支鉑熱電阻
WZP-320
Pt100
-200～420
不銹鋼
1Cr18Ni9Ti
Φ16
WZP-321
Φ12
WZP-330
Φ16
WZP-331
Φ12
雙支鉑熱電阻
WZP2-320
Φ16
WZP2-321
Φ12
WZP2-330
Φ16
WZP2-331
Φ12
銅熱電阻
WZC-320
Cu50
-50～120
不銹鋼
1Cr18Ni9Ti
Φ12
WZC-330
活動法蘭式熱電阻不同直徑和設計長度規格表
長L
Φ16
300、350、450、550、650、900、1150、1400、1650、2150
Φ12
225、250、300、350、450、550、650、900、1150
固定法蘭式熱電阻
示意圖
固定法蘭盤規格
D0
D1
D2
D
H
h
10（不常見）
Φ95
Φ65
Φ45
Φ14
16
2
12
Φ105
Φ75
Φ55
18
16
固定法蘭式熱電阻綜合性能
產品型號
分度號
測溫范圍（℃）
保護管材料
直徑d（mm）
單支鉑熱電阻
WZP-420
Pt100
-200～420
不銹鋼
1Cr18Ni9Ti
Φ16
WZP-421
Φ12
WZP-430
Φ16
WZP-431
Φ12
雙支鉑熱電阻
WZP2-420
Φ16
WZP2-421
Φ12
WZP2-430
Φ16
WZP2-431
Φ12
銅熱電阻
WZC-420
Cu50
-50～120
不銹鋼
1Cr18Ni9Ti
Φ12
WZC-430
固定法蘭熱電阻直徑、長度、置深規格表
保護管直徑d
長度L
置深l
Φ16
300、350、400、450、550、650、900、1150、1400、1650、2150
l=L-150
Φ12
225、250、300、450、550、650、900、1150
固定螺紋錐形保護管式
示意圖
固定螺紋錐形保護管式綜合性能
產品型號
分度號
測溫范圍（℃）
保護管材料
長L（mm）
置深l（mm）
單支鉑熱電阻
WZP-621
Pt100
-200～420
不銹鋼
1Cr18Ni9Ti
300
350
450
550
150
200
300
400
WZP-620
WZP-631
WZP-620
雙支鉑熱電阻
WZP2-621
WZP2-620
WZP2-631
WZP2-620
