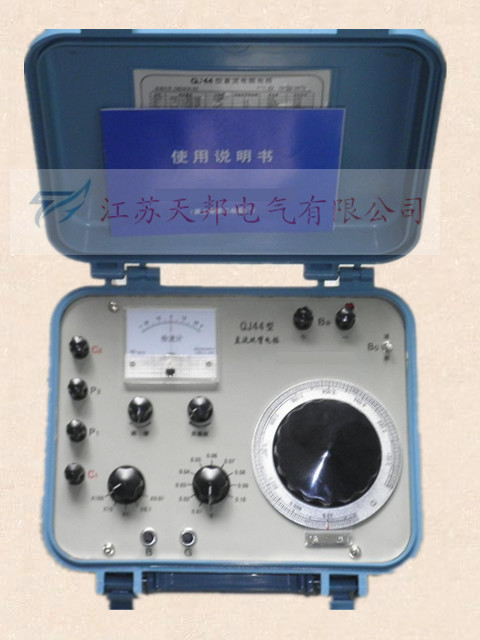

QJ44直流雙臂電橋用途

QJ型攜帶式直流雙臂電橋，內附集成電路電子檢流計和內附工作電源。適用于工礦企業、實驗室或車間現場，對直流低值電阻作準確測量。如用來測量金屬導體的導電系數、接觸電阻、電動機變壓器的電阻值，以及其它各類直流低電阻，本儀器按ZBY164-83標準生產。

環保型QJ44雙臂電橋內附穩壓源及電子檢流計，接上市電即可工作。

二、QJ型直流雙臂電橋主要性能

    1、準確度等級：0.2級。

   2、使用溫度范圍：5～45℃

   3、量程系數：×0.01、×0.1、×1、×10、×100五檔

   4、有效量程：0.0001～11歐姆

   5、誤差附合下式：

Elim=±(+X)

        Elim—允許誤差極限：Ω；

       C—誤差等級指數；

       RN—基準值；

       X—標準盤示值。

       各含量系數時，C及RN取值見表1：

6、內附電子檢流計系采用集成電路，比采用分立元件的晶體管檢流計降低了成本并大大提高了儀器的可靠性與穩定性。檢流計靈敏度可自由調節，電子檢流計分度值≤1×10-7A/mm；因此儀器具有足夠的靈敏度。

7、電橋的工作電源為1.5伏，電子檢流計電源為9伏。

8、儀器外形尺寸：300×255×150毫米。

9、儀器重量：約4.5公斤

QJ23型直流單臂電橋說明

一、QJ23型直流單臂電橋用途

    QJ23型儀器系惠斯登陸電橋線路。在沒量1～100MΩ范圍內的電阻極為方便，具有內附指零儀及電源，整個測量機構裝在金屬外殼內，輕便且便攜帶，適用于實驗室及現場使用。

二、QJ23型直流單臂電橋主要技術數據及規格

    1、有效量程：1Ω～9.999MΩ。

2、測量盤：1000Ω×10+100Ω×10+10Ω×10+1Ω×10。

3、量程系數：×0.001、×0.01、×0.1、×1、×10、×100、×1000。

4、溫度、相對濕度使用范圍：

   有效量程≥106Ω為10℃～30℃、25%～75%。

   有效量程≥106Ω為15℃～35℃、25%～80%。

5、內附電源、3V、（1#）干電池二節9V6F22疊成電池一節。

6、外型尺寸：270×230×140mm3。

7、重量小于2Kg。

三、QJ23型直流單臂電橋結構與各部分名稱

 1、結構

（1）、本產品系一單電橋，主要由比例臂、比較臂、放大臂、指零儀及電池組等組合而成。（見圖）

（2）、比較臂由四個十進盤組成，大可調11110歐，小步進為1歐。

（3）、放大器采用運算放大器，接在指零儀的輸入端，以提高指零儀的靈敏度。

（4）、所有線繞電阻均采用高穩定性錳銅電阻絲，以無感式繞制在磁骨加上。

（5）、QJ23儀器性能穩定，靈敏度高，數據準確。

 2、名稱

（1）、指零儀零位調整器

（2）、指零儀

（3）、電源開關

（4）、靈敏度調節旋鈕

（5）量程倍率變換器

（6）測量盤

（7）電源按鍵（B）

（8）指零儀按鍵（G）

（9）測量電阻器接線端鈕
