1-5V、0-20ma轉0-10V 電量傳感器
產品選型表：
DIN11 IRT - U(A)□- P□- O□
輸入信號
供電電源
輸出信號
電壓
代碼
電流
代碼
Power
代碼
電流
代碼
電壓
代碼
0-5V
U1
0-1mA
A1
24VDC
P1
0-20ma
O2
0~5V
O4
0-10V
U2
0-10mA
A2
12VDC
P2
4-20ma
O1
0-10V
O5
0-75mV
U3
0-20ma
A3
5VDC
P3
用戶自定義
Oz
1-5V
O6
0-2.5
U4
4-20mA
A4
15VDC
P4
?
?
?
?
用戶自定義
Uz
用戶自定義
Az
用戶自定義
?
?
?
?
?
?
選型舉例：
例1：輸入信號:0-10V ?供電電源:24V ?輸出信號:4-20ma? 型號:DIN11-IRT-U2-P1-O1
例2：輸入信號:0-10V 供電電源:12V?? 輸出信號:0-10V?? 型號:DIN11-IRT-U 2-P2-O2
例3：輸入信號:0-3V? 供電電源:24V ??輸出信號:4-20ma? 型號:DIN11-IRT-Uz-P1-O1（Uz:0-3V）
產品大額定值：
Continuous Isolation Voltage（持續隔離電壓）:3000VDC
Junction Temperature（工作溫度）:+85℃
Storage Temperature （存貯溫度）:+150℃
Lead Temperature?? （焊接溫度）:+300℃（10秒）
電源電壓范圍：±10%Vin
注意：如果出上述范圍，產品可能會引起性損壞。
主要特性:
>>精度等級：0.1級、0.2級、0.5級。產品出廠前已檢驗校正，用戶可以直接使用
>>輔助電源：5V/12V/15V/24V（范圍±10%）
>>國際標準信號輸入:0-5V/0-10V/1-5V0-10mA/0-20mA/4-20mA等
>>輸出標準信號：0-5V/0-10V/1-5V0-10mA/0-20mA/4-20mA等，具有高負載能力
>>全量程范圍內極高的線性度（非線性度<0.2%）

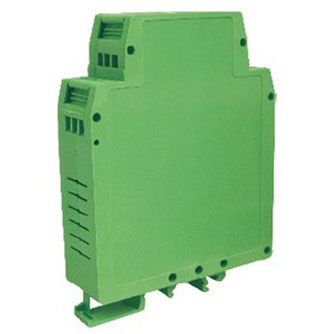

>>標準DIN35 導軌式安裝
>>具有較強的抗電磁干擾和高頻信號干擾能力
應用：?????????????????????
>>模擬信號數據隔離、采集和變換? ???????????????????
>>隔離4-20mA或0-20mA信號傳輸
>>工業現場信號隔離及變換
>>信號長線無失真?zhèn)鬏?/p>
>>儀器儀表信號收發
>>電力監控、醫療設備隔離
>>變頻器信號隔離采集
>>PLC/FA 電機信號隔離控制
?
>>非電量信號變送
通用參數
參數名稱
測試條件
小
典型值
大
單位
隔離耐壓
50Hz，1分鐘漏電流1mA
?
2500
?
VDC
耐沖擊電壓
3KV，1.2/50us(峰值)
工作溫度
?
-25
?
+70
℃
工作濕度
無凝露
10
?
90
%
存儲溫度
?
-45
?
+80
℃
存儲濕度
?
10
?
95
℃
?
輸入?yún)?shù)
?
輸出參數
輸入項目
輸入阻抗
電源損耗
輸入過載能力
輸出項目
輸出過載能力
響應時間
0-5V
≥300KΩ
電壓輸出
< 0.6W
電流輸出
<1.5W
2.0倍額定：連續
4-20mA
負載電阻
不過350Ω
≤1mS
0-10V
0-20mA
0-1mA
1KΩ
1.5倍額定：連續
3.0倍額定：1S
?
0-10mA
TYP：250Ω
可自設定
0-5V
≥2KΩ
0-20mA
0-10V
4-20mA
1-5V
???????????????????????????????????????????????????? 注: 電流輸出型如果要求負載電阻500Ω請另做注明?????????????????????????????????????????????? ???????????????????????????????????????????
?
引腳定義：???????????????????????????????????????????? ????????????????????????????????????????????
引腳
名 稱
描?? 述
引腳
名 稱
描?? 述
1
PW+
電源正端
7
IN+
模擬信號輸入正端
2
NC
空腳
8
IN-
模擬信號輸入負端
3
GND
電源負端
9
NC
空腳
4
OUT+
模擬信號輸出正端
10
NC
空腳
5
OUT-
模擬信號輸出負端
11
NC
空腳
6
NC
空腳
12
NC
空腳
?
